Чим відрізняється автомат від ПЗВ та як влаштований захист від витоку струму
Базова безпека сучасної внутрішньої електромережі будується на комбінації різних захисних апаратів, кожен з яких виконує суворо визначену інженерну функцію. Головна проблема побутового сприйняття низьковольтної апаратури полягає в тому, що будь-який модульний блок у розподільчому щитку часто називають звичайним «автоматом». Через це виникає небезпечна плутанина, внаслідок якої замість пристрою, що рятує людське життя, встановлюють модуль, розрахований виключно на збереження кабелю від перегріву.
Автоматичний вимикач та пристрій захисного відключення мають принципово різну внутрішню конструкцію, реагують на абсолютно несхожі аварійні ситуації та не можуть замінити один одного в силовому ланцюзі.
Щоб чітко розуміти логіку побудови щита, необхідно розмежувати зони відповідальності кожного комутаційного апарату. Класичний автомат розмикає ланцюг лише тоді, коли струм у лінії починає перевищувати допустимі межі через коротке замикання або надмірне підключення потужних побутових приладів. Натомість модульні ПЗВ виконують зовсім іншу інженерну задачу – вони здійснюють постійний диференційний захист, відстежуючи цілісність ізоляції та запобігаючи ураженню людини електричним струмом. Коли виникає потреба модернізувати щиток у ванній кімнаті чи на кухні, важливо правильно розрахувати параметри обох пристроїв або купити пристрої захисного відключення у парі з узгодженими автоматичними вимикачами, щоб забезпечити комплексний захист мережі.
Ознайомитися з асортиментом сертифікованого обладнання та підібрати необхідні модулі для квартирного щита можна за посиланням https://www.acko.ua/e-store/xml_catalog/pristroi_zakhisnogo_vidklyuchennya_utrust/, де представлені різні серії захисних пристроїв.

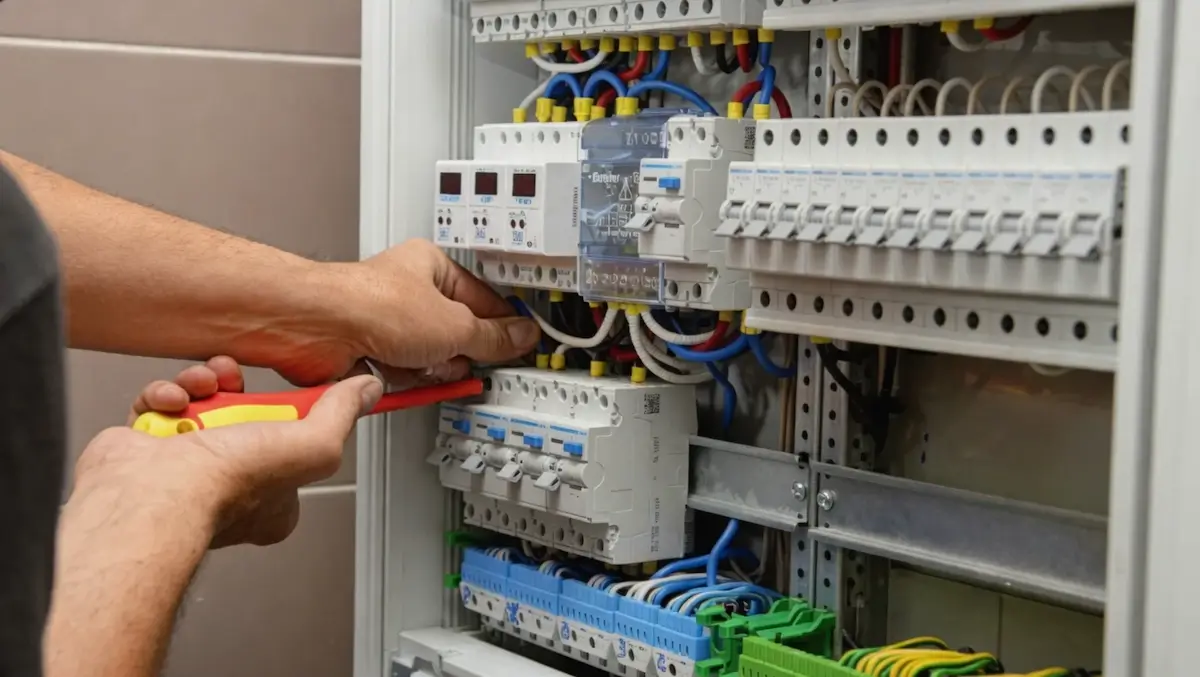

Головні технічні відмінності між двома пристроями
Основна різниця між цими модулями криється в типах аварії, на яку вони запрограмовані згідно зі своїми конструктивними особливостями. Автомат орієнтований на захист матеріальних цінностей – мідних чи алюмінієвих жил кабелю, штукатурки та стін від термічного руйнування великими струмами. У свою чергу, ПЗВ розроблене для миттєвої фіксації витоку енергії на землю, яка може відбутися через пошкоджений ТЕН пральної машини, пробитий кабель у стіні або при прямому дотику людини до оголеного дроту під напругою.
Специфіку роботи кожного модуля можна чітко розділити за технічними параметрами:
- Реакція на коротке замикання. Автоматичний вимикач розриває контакти за мілісекунди завдяки електромагнітному розчеплювачу. Якщо коротке замикання відбудеться в лінії, де стоїть лише ПЗВ, цей пристрій просто згорить, оскільки його внутрішні контакти не розраховані на гасіння надвисоких струмів.
- Захист від теплового перевантаження. Автомат містить біметалеву пластину, яка згинається при тривалому перевищенні номіналу і вимикає мережу. Диференційний блок цієї функції не має, тому він спокійно пропускатиме крізь себе струм, що плавить проводку, якщо немає витоку на землю.
- Поріг спрацьовування на небезпечні струми. Автомат оперує великими величинами (10А, 16А, 25А). Пристрій захисного відключення фіксує мікроструми (10мА, 30мА, 100мА), які є смертельними для серця людини, але занадто малими, щоб їх помітив звичайний тепловий розчеплювач автомата.
Таким чином, заміна одного пристрою іншим є технічно неможливою. Без автомата лінія згорить від короткого замикання, а без диференційного модуля звичайна людина ризикує отримати сильний удар струмом від корпусу несправного побутового приладу.

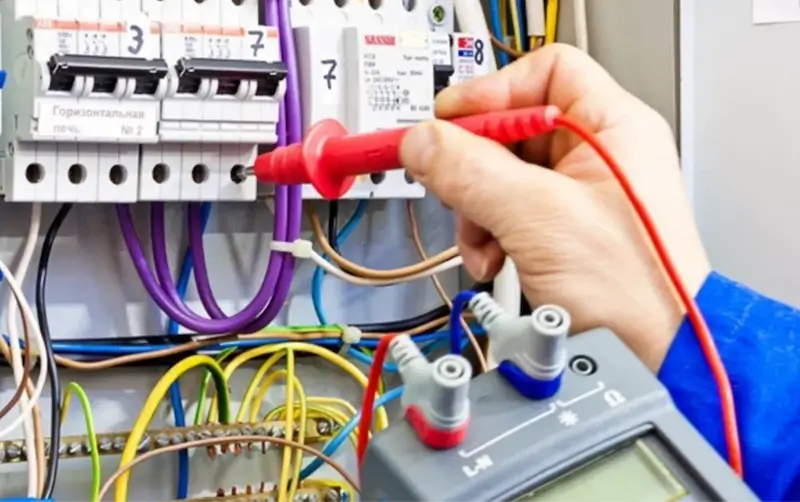

Як саме працює пристрій захисного відключення?
В основі функціонування цього апарату лежить простий математичний закон порівняння струмів, що протікають по фазному та нульовому провідниках. Всередині корпусу встановлений спеціальний диференційний трансформатор струму, що має тороїдальне осердя з кількома обмотками.
Технологічний алгоритм моніторингу виглядає наступним чином:
- Струм, який заходить у квартиру по фазному дроту, повністю дорівнює струму, що повертається назад через нульовий провідник. Магнітні поля в трансформаторі взаємно компенсуються, і система перебуває в рівновазі.
- Якщо всередині бойлера пошкоджується ізоляція, частина електричного потенціалу починає стікати через воду і труби в землю. Також це відбувається, коли людина торкається несправного приладу – струм починає йти крізь її тіло в підлогу.
- У цей момент баланс енергії порушується – по фазі пішло більше струму, ніж повернулося по нулю. Трансформатор миттєво фіксує цю різницю, яку називають диференційним струмом.
- Наведена у вторинній обмотці напруга приводить у дію чутливе реле, яке механічно відкидає засувку підпружинених контактів, повністю знеструмлюючи аварійну ділянку.
Весь цей процес від моменту дотику до повної зупинки подачі живлення займає не більше 0,03–0,04 секунди. За такий короткий проміжок часу електричний заряд просто не встигає завдати серйозної шкоди людському організму, забезпечуючи надійний захист від витоку струму навіть у приміщеннях з підвищеною вологістю.
Правила спільного монтажу та узгодження номіналів
Оскільки диференційний захист вразливий до надструмів, тривала експлуатація мережі вимагає обов’язкового послідовного підключення автомата в одному ланцюзі з ПЗВ. Головне інженерне правило полягає в тому, що номінальний струм диференційного пристрою має бути на один крок вищим або принаймні рівним номіналу автоматичного вимикача, який стоїть після нього. Це необхідно для того, щоб під час виникнення невеликого теплового перевантаження автомат встиг відсікти лінію до того, як почнуть плавитися внутрішні контакти та пластикові деталі дорожчого ПЗВ. Наприклад, якщо розеткова група захищена автоматом на 16 А, то перед ним раціонально встановити диференційний модуль з номінальним пропусканням 25 А.
При проєктуванні сучасних квартирних щитів зазвичай використовують два підходи до компонування захисних апаратів:
Перший передбачає монтаж одного потужного загального ПЗВ на весь об’єкт одразу після лічильника. Таке рішення є бюджетним, проте має суттєвий експлуатаційний мінус – при виникненні навіть незначного витоку в одному торшері чи прасці знеструмлюється абсолютно весь будинок, що ускладнює пошук несправної ділянки.
Другий, більш професійний підхід базується на встановленні окремих диференційних пристроїв на кожну вологу зону або групу відповідальних споживачів. Це дозволяє локалізувати проблему в межах однієї кімнати чи приладу, зберігаючи стабільне освітлення та живлення в інших приміщеннях.
Особливості вибору струму витоку для різних завдань
Чутливість захисного пристрою визначається його диференційним струмом зрізу, який підбирається залежно від призначення конкретної лінії. Для стандартних розеточних груп у житлових кімнатах, коридорах чи кухнях загальноприйнятим стандартом є показник 30 мА. Такий поріг є безпечним для дорослої людини та водночас виключає помилкові спрацьовування системи через природні мікроструми витоку, які завжди присутні в довгих лініях проводки чи блоках живлення комп’ютерів.
Для приміщень з екстремальним рівнем вологості, таких як душові, ванні кімнати або персональні сауни, вимоги до безпеки значно суворіші. Вода суттєво знижує опір людського тіла, тому для захисту пральних машин, бойлерів та джакузі встановлюють надчутливі апарати з порогом спрацьовування 10 мА. Окремо існують так звані протипожежні диференційні блоки з маркуванням 100 мА або 300 мА, які монтуються виключно на вводі в будівлю. Вони не здатні врятувати людину від ураження електричним струмом, але їхнє завдання інше – зафіксувати масштабне пошкодження головного силового кабелю та запобігти загорянню конструкцій будівлі під час тривалого витоку енергії.
Сучасні інженерні стандарти повністю змінили підхід до проєктування домашнього та промислового електрообладнання, зробивши безпеку користувача головним критерієм якості мережі. Розуміння різниці між функціями автоматичного знеструмлення кабелю та диференційного контролю витоків дозволяє уникнути смертельно небезпечних помилок ще на етапі збирання розподільчого вузла. Лише правильне каскадне поєднання обох модулів створює повноцінний дворівневий бар’єр, який однаково ефективно захищає майно від пожежі, а людину – від небезпечного потенціалу на корпусі техніки. Впровадження таких технологій перетворює звичайну проводку на інтелектуальну захисну систему, здатну самостійно розпізнати й ізолювати аварійну ділянку за лічені частки секунди.
