Как выбрать регулируемые опоры для станка на неровном полу

Станок или рама на неровном полу обычно опирается на три точки из четырёх, а четвёртый угол «качается». Подложенная шайба или кусок металла перераспределяют нагрузку неравномерно, и со временем это бьёт по раме и крепежу.

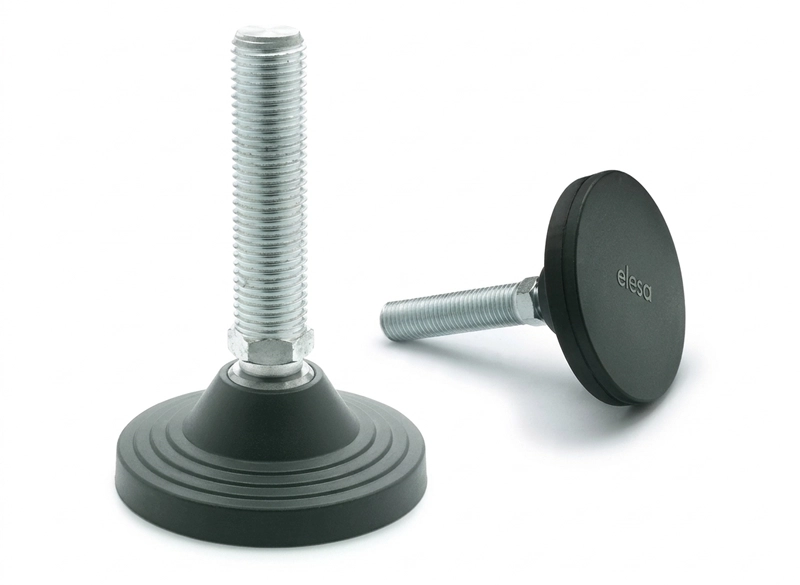

Выровнять машину по высоте помогают опоры регулируемые, которые ввинчиваются в раму и позволяют довести каждый угол до нужной отметки. Но выбирать их по одной резьбе нельзя, потому что решают тип основания, уклон пола и характер нагрузки. Типоразмеры удобно сравнивать по двум группам, с подвижным и неподвижным основанием, а подробнее о типах опор можно узнать здесь: https://elesaganter.com.ua/virivnyuvalni-opori.

Что регулируемая опора компенсирует

Регулируемая опора решает три задачи сразу. Она меняет высоту точки опоры, компенсирует неравномерную нагрузку и делает конструкцию устойчивой. Высота меняется вращением резьбового винта, поэтому раму выставляют по уровню без прокладок.

Особенно востребованы такие опоры в машиностроении, на упаковочном и складском оборудовании. Один недокрученный угол перегружает остальные опоры и перекашивает раму.

Неподвижное и шарнирное основание

У опоры с неподвижным основанием винт жёстко связан с опорной пластиной. Такая конструкция допускает наклон поверхности примерно от 2 до 6 градусов, и для большинства стандартных случаев этого достаточно. Если пол почти ровный, а нагрузка распределена равномерно, это самый простой вариант.

Шарнирное основание, или подвижный подпятник, самоустанавливается по поверхности, а угол самоустановки достигает ±20°. При неравномерной или переменной нагрузке ножки регулируемые по высоте с таким подпятником практически не имеют альтернативы, ведь он остаётся плотно прижатым к полу, даже когда усилие на опору меняется.

Противоскользящие диски и вибрация

Противоскользящий диск улучшает сцепление с полом и помогает удерживать машину на месте. Резиновое основание заодно гасит небольшую вибрацию и шум, но на этом его возможности заканчиваются.

Если оборудование заметно вибрирует, разумнее поставить специальные виброопоры или виброгасители, а не рассчитывать на диск. Обычная опора с резиновой вставкой решает такую задачу лишь частично.

Размеры, резьба и материалы

Диаметр подпятника у регулируемых опор бывает от 10 до 500 мм. Чем тяжелее машина и мягче покрытие пола, тем больше должна быть площадь контакта. Резьба метрическая, от M6 до M30, и длина винта должна давать запас регулировки в гнезде рамы.

Перед выбором стоит учесть четыре момента:

• Материал винта. Оцинкованная сталь подходит для сухих цехов, а нержавеющая AISI 304 или 316 нужна во влажной и агрессивной среде.
• Тип основания. Неподвижное годится для ровного пола, шарнирное нужно при уклоне и переменной нагрузке.
• Диаметр подпятника выбирают с запасом, потому что он определяет давление на пол и особенно важен для мягких покрытий.
• Облегчённые модели из супертехнополимера не подвержены коррозии и весят меньше стальных, что удобно для лёгких рам.

Для пищевых и химических производств существует гигиеническое исполнение с закрытыми поверхностями и уплотнениями для CIP/SIP-процессов. Перед заказом замерьте уклон пола в точках установки, оцените массу машины и определите, есть ли вибрация. С этими данными опоры регулируемые подбираются быстро.

Отдельно стоит учесть способ крепления и регулировки. Выпускаются опоры для крепления к полу, а винт регулируют ключом по шестиграннику в основании либо отвёрткой или шестигранником с торца, в зависимости от модели.
