Практическое руководство по реинжинирингу бизнес-процессов

<< Оглавление

Глава 8. Создание карты процесса

Одно из самых важных средств, используемых при реинжиниринге процесса — это карта процесса. Карта позволяет команде увидеть все части процесса и насколько эти части соответствуют друг другу, а также слабые стороны и излишние сложности в процессе наряду с сильными сторонами, которые нужно сохранить в новом процессе. Карта процесса также позволяет команде разрабатывать различные альтернативы существующему процессу и сравнивать их, решая, какую из них выбрать. Разработанные программные пакеты для моделирования процессов на ЭВМ позволяют вводить (и изменять) ключевые параметры в разрабатываемые процессы для выявления возможных узких мест или для наглядного представления объема работы, требуемого для достижения этих параметров.

В этой главе мы рассмотрим метод создания схем сложных процессов. Метод позволяет устранить некоторые слабые стороны представления процессов в виде алгоритмических схем и позволяет команде планировать, какие части процесса будут подвергнуты реинжинирингу, а какие части можно улучшить менее радикальными средствами. Таким образом, команда сможет использовать лучшее, что имеется в обоих подходах, сочетая традиционные, улучшения процесса с более радикальным реинжинирингом процесса.

Традиционно для отображения на бумаге основных этапов процесса использовались алгоритмические схемы. К сожалению, этот метод был разработан до создания реинжиниринга бизнес-процессов и поэтому не справляется с изображением всей сложности бизнес-процессов и их огромными размерами в случае, если процессы охватывают несколько отделов. Эти трудности сродни попыткам использовать схемы улиц в городе для создания карты мира. Требуется метод, который может передать сложность процесса и одновременно представить его в простом и стройном виде.

Структурный анализ процессов

Метод под названием Структурный анализ процессов (Structured Process Analysis, SPA), разработанный нашей консалтинговой фирмой, использует принципы, взятые из теории моделирования данных. Он основан на принципе иерархии процессов. Как мы уже видели, процесс можно разбить на составляющие его субпроцессы. Если изучаемый процесс охватывает несколько отделов, то в этом случае сами субпроцессы скорее всего будут достаточно сложными и могут включать виды работ, выполняемые больше, чем одним отделом. Мы можем далее разделить каждый субпроцесс на главные виды работ, выполняемые внутри его, а каждый вид, в свою очередь, на отдельные работы. Например, процесс найма нового сотрудника включает в себя работу по рекламе имеющейся вакансии, работу по описанию рабочего места и требований к кандидату. Это в свою очередь включает в себя отдельные работы типа набора в текстовом редакторе требований к кандидату.

Структурный анализ процессов отражает эту иерархию и работает как набор географических карт, отличающихся своим масштабом и детализацией. Возвращаясь к аналогии со схемами улиц, мы должны начать с карты мира в атласе, которая показывает только континенты и страны, находящиеся на этих континентах. Если мы хотим узнать больше о любой из стран, мы можем открыть карту этой страны, где указаны основные города и пути сообщения. Для каждого города мы можем получить детальную схему его улиц. Для выбранной улицы мы можем обратиться к детальным архитектурным планам, где указано, как стоят дома на данной улице. В принципе, можно получить и строительный план дома, где показано расположение комнат. Таким образом, мы имеем иерархию карт, начинающуюся от уровня материков и спускающуюся вниз до плана ванной комнаты!

В структурном анализе процессов сложный процесс представляется с помощью схем информационных потоков, показывающих различные уровни детализации по принципам, во многом схожим с приведенным выше примером. Схема информационных потоков — это простой способ показать поток входов и выходов. На уровне отдельных работ, таких, как разработка должностной инструкции, можно использовать алгоритмические схемы (flow charts), чтобы проиллюстрировать имеющиеся этапы, принимаемые решения, ввод информации или движение материальных ресурсов. Несколько примеров продемонстрируют сильные стороны этого метода и возможности его широкого применения, а также возможные подводные камни, которых команде следует избегать.

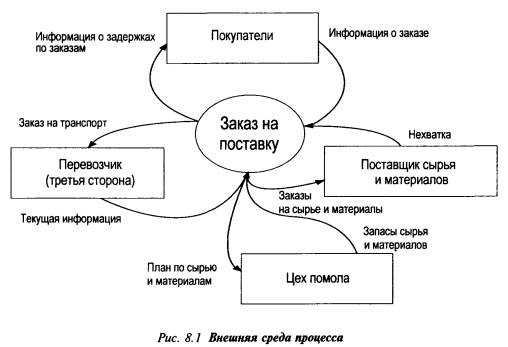

Схема внешней среды процесса

Схема внешней среды процесса

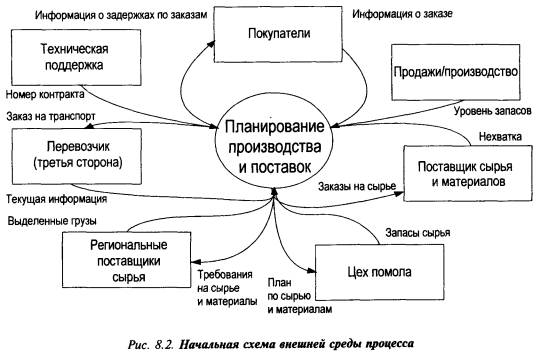

Первоначально процесс представляется просто в виде круга, и это называется схемой внешней среды процесса. Эта схема показывает также основных клиентов и поставщиков процесса, изображенных в виде прямоугольников, а также входы и выходы процесса, изображенные с помощью стрелок. На рис.8.1 представлен пример, иллюстрирующий процесс выполнения заказа в компании, производящей корм для животных, который покупают фермеры.

На этом уровне главным является простота, и команда должна стараться избегать лишних деталей. Общая ошибка, которую совершают команды, состоит в том, что субпроцессы представляются в виде отдельных процессов. Как мы указывали в гл. 6, команды часто испытывают трудности в определении процессов, носящих кросс-функциональный характер, и склонны при этом видеть слишком узкие процессы, а не части более широких процессов. Вследствие этого они скорее всего нарисуют схему внешней среды процесса на более низком уровне, чем это нужно. Если вернуться к аналогии с географическими картами, они увидят и нарисуют страны, а не материки. Именно это случилось с командой, занимавшейся реинжинирингом процесса, показанного на рис. 8.1. Она сначала определила процесс как "планирование производства и доставки" и разработала схему внешней среды процесса в виде, представленном на рис. 8.2. Это ограничило команду в выборе вариантов для реинжиниринга процесса, так как многие отделы и процессы оказались за пределами рассмотрения. Вообще говоря, расширение рассматриваемого процесса и включение в него субпроцессов, имеющих место в разных отделах, не только увеличивают масштаб организационных изменений в результате реинжинирингового процесса, но также резко увеличивают размер выгод, которые можно будет получить.

Графики информационных потоков

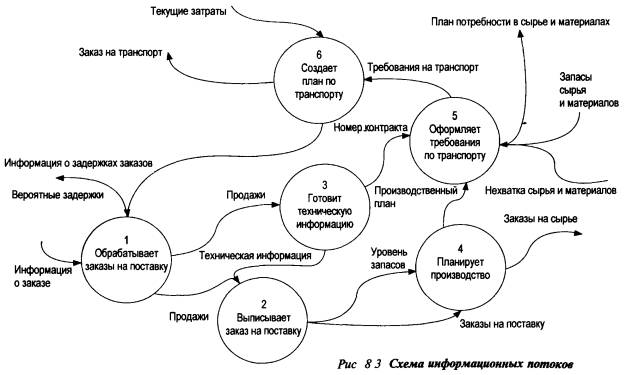

Согласовав схему внешней среды процесса, команда должна создать карту процесса, позволяющую взглянуть на процесс более детально. Это будет схема информационных потоков первого уровня, и на ней будут показаны основные составляющие процесс субпроцессы. Каждый субпроцесс изображается в виде кружка, с идущими к нему и от него входами и выходами в виде стрелок. Здесь не требуется включать в схему клиентов и поставщиков, как это было на схеме внешней среды процесса, только входы и выходы от них и к ним. Таким образом, можно избежать пере усложнения схемы процесса и показать только информацию, являющуюся новой по сравнению с предыдущей схемой. Для процесса, показанного на рис.8.1, схема информационных потоков первого уровня будет выглядеть так, как показано на рис. 8.3. Основные этапы процесса, изображенные на рисунке следующие:

Этап 1. Отдел по обслуживанию покупателей получает заказ от покупателя, записывает его и посылает в отдел продаж и производства, а копию — в отдел технической поддержки.

Этап 2. На основе информации о заказе покупателя отдел технической поддержки разрабатывает техническую спецификацию на тип пищевой смеси, которая требуется покупателю, и посылает ее в отдел продаж и производства.

Этап 3. Используя информацию о заказе покупателя и техническую спецификацию, отдел продаж и производства оформляет заказ на поставку, а также информацию о текущем уровне запасов. Этот заказ и информация передаются в планово-производственный отдел.

Этап 4. Разрабатывается план производства для отдела по планированию расходов сырья и материалов. Это делается на основе информации о продажах и запасах.

Этап 5. Отдел по планированию сырья и материалов использует производственный план, номер контракта и информацию о наличии транспорта и запасов сырья и материалов для разработки требований к перевозке и плана потребности в материальных ресурсах.

Этап 6. Отдел планирования перевозок выписывает заказ на транспортное средство, используя требования к перевозке и текущую информацию от третьей стороны (перевозчика). Информация о задержках скапливается в отделе по обслуживанию покупателей.

После выполнения этих шагов цех помола производит требуемое количество корма, готового к погрузке на транспорт перевозчика. Перевозчик забирает продукцию и доставляет ее к покупателю.

Эта схема информационных потоков показывает основные субпроцессы данного процесса и их взаимодействие между собой для производства первичного выхода процесса, которым в данном случае является животный корм, доставленный фермеру. Эта схема позволяет увидеть процесс как бы сверху, хотя при этом нет возможности рассмотреть детали основных субпроцессов. Довольно редкий случай в нашей практике, когда было создано полное изображение процесса, который увидели все члены команды. Каждый член команды персонально принимал участие в создании карты, поясняя свою роль в процессе, но скорее всего до этого момента ни у кого не было четкого представления о роли других в этом процессе. Серьезный реинжиниринг процесса возможен уже на этом уровне, он может включать в себя удаление субпроцессов или сведение нескольких субпроцессов в один. Но для того чтобы действительно принимать такие решения, команде следует иметь больше информации, что реально происходит в каждом субпроцессе. Следовательно, требуется и более детальная схема, которую можно получить с помощью построения схем информационных потоков второго уровня.

Схемы информационных потоков второго уровня получаются, если взять каждый кружок из схемы информационных потоков первого уровня и расписать его основные элементы. В результате получается набор схем, число которых равно числу схем на графике первого уровня. Каждая схема представляет основные элементы субпроцесса, который она детализирует, и также рисуется в виде схемы информационных потоков.

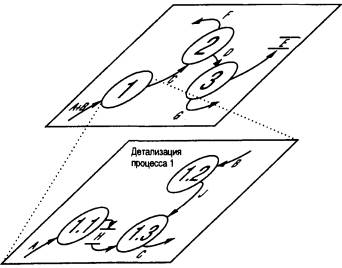

Выделение уровней информационных потоков С помощью описанного способа можно построить трехмерную карту, изображающую процесс, его субпроцессы и т.д. Схема информационных потоков второго уровня на основе этапа 4 на рис. 8.3 показана на рис. 8.4.

Рис. 8.4 показывает основные составляющие этапа 4, каждый из которых представлен в виде кружка с входами и выходами. Таким образом, весь процесс можно разбить с помощью выделения различных уровней процесса на все более мелкие составляющие процесса. Там, где основные шаги представляют собой набор отдельных действий и решений, лучше вместо схемы информационных потоков использовать алгоритмическую форму записи, алгоритмическую схему. Структурный анализ процесса начинается таким образом с самого высокого уровня, со схемы внешней среды процесса, затем последовательно спускается вниз на большие уровни детализации и заканчивается на самом низком уровне в виде схемы алгоритма. Мы коротко опишем некоторые принципы создания схем алгоритмов, но сначала нужно рассмотреть некоторые потенциальные трудности, возникающие при использовании SPA, и дать рекомендации, как их избежать.

Рекомендации для использования SPA

Совершенно ясно, что существует необходимость разъяснения и наведения порядка в использовании SPA командой реинжиниринга, чтобы она избежала ошибок и трудностей при составлении карты процесса, и существует несколько рекомендаций, которые помогут это сделать. Первая — каждый процесс, субпроцесс следует обозначить определенной цифрой, которая позволит легко отличать его уровень и место в процессе. Следующую за схемой внешней среды схему информационных потоков первого уровня следует обозначить как уровень 1, а все субпроцессы в нем последовательно пронумеровать (1, 2, 3 и т.д.). На следующем уровне детализации в каждом субпроцессе следует пронумеровать его основные части, используя номер субпроцесса и номер его части. Это означает, что если субпроцесс 1 делится на три части, то они будут пронумерованы как 1.1, 1.2 и 1.3. Две части, составляющие субпроцесс 2, будут иметь номера 2.1 и 2.2. Аналогично и с остальными субпроцессами. При еще большем уровне детализации две части шага 1.1 будут иметь номера 1.1.1 и 1.1.2. Подобным образом мы можем легко определить уровень детализации, место в процессе и основной субпроцесс, к которому относится данный шаг или целый процесс. Эта система похожа на нумерацию разделов и подразделов в обычных документах.

Вторая рекомендация — создать справочник процесса, в котором каждый вход и выход будет точно определен. Согласно нашей иерархии уровней процесса вход и выход также можно описать с помощью элементов, являющихся входами и выходами субпроцессов. Например, "рабочий запрос" можно описать как запрос отдела сбыта в производственный отдел о конкретной детали. Этот запрос может состоять из карточки запроса, копии заказа на покупку и даты, когда потребуется деталь. Каждый из этих трех элементов следует описать в словаре так, чтобы исключить возможность неправильного понимания (рис. 8.5). Хотя это может показаться бюрократической задачей, существующие компьютерные программные пакеты позволяют легко создать такой справочник и обеспечивают, что только описанные в справочнике термины и компоненты будут использоваться для составления любых входов и выходов.

Наименование: Рабочий запрос Состав: Карточка запроса + Дата, когда потребуется деталь + Заказ на покупку

Что означает: Запрос из отдела сбыта на поставку деталей

Наименование: Дата, когда потребуется деталь

Что означает: Дата, до которой следует поставить описанную в запросе деталь

Наименование: Карточка запроса

Что означает: Карточка содержит детальное описание деталей, требуемых отделу сбыта

Наименование: Заказ на покупку

Что означает: Заказ от покупателя


Рис. 8.5. Справочник процесса

Справочник процесса часто является важным инструментом предотвращения ошибок и неточностей, которые могут случиться, если описывать разные, но похожие выходы процесса одними и теми же терминами. Это особенно важно при анализе сложного процесса, в котором наблюдается сходство между входами и выходами. Простой, но очень полезный пример: команда, созданная в строительной компании для реинжиниринга процесса распределения материалов внутри компании, нарисовала карту процесса, из которой было видно, что внутренняя корреспонденция движется между отделами без видимых на то причин. При более тщательном изучении выяснилось, что команда использовала слово "корреспонденция" как для отсортированных, так и для не отсортированных писем. На самом деле, не отсортированная корреспонденция являлась входом процесса сортировки, а отсортированная корреспонденция — выходом этого процесса, но карта не показывала этого шага.

Наконец, третья рекомендация при использовании SPA состоит в необходимости поддерживать соответствие входов/выходов между различными уровнями детализации. В сущности это означает, что число входов и выходов процесса на разных уровнях должно быть одним и тем же. Например, на рис. 8.6, у субпроцесса 1 есть два входа и один выход. Когда мы рассматриваем более детально этот субпроцесс на следующем уровне схемы информационных потоков, у него должно быть также два входа и один выход, изображенные стрелками извне. У основных шагов процесса на этом уровне тоже могут быть свои входы и выходы, но они должны быть замкнутыми, так как соединяют основные шаги этого уровня между собой. Если бы на рис.8.6 субпроцесс 1.1 был разбит на составляющие еще более низкого уровня, то мы получили бы один вход и один выход, хотя его составляющие снова могли бы быть связанными дополнительными входами и выходами.

Соответствие входов/выходов

Рис. 8.6. Соответствие входов/выходов

Поддержка соответствия входов/выходов обеспечивает внутреннюю целостность схем информационных потоков.

Разбивая процесс на более низкие уровни детализации, очень легко пропустить некоторые входы и выходы, выявленные на более высоком уровне. И наоборот, иногда люди выявляют на этом более детальном уровне входы и выходы, пропущенные на схеме более высокого уровня. В этом случае команда должна добавить эти входы и выходы на схеме более высокого уровня.

Схемы алгоритмов

Мы уже несколько раз в этой главе упоминали схемы алгоритмов или алгоритмическую форму записи и теперь более подробно рассмотрим, как их можно использовать в совокупности со схемами информационных потоков. Мы не считаем, что SPA заменяет алгоритмические схемы, он скорее включает их на самом большом уровне детализации, требуемой для создания карты сложного процесса. Как мы увидим в конце этой главы, сочетание схем информационных потоков и алгоритмических схем дает значительные выгоды.

Алгоритмическая форма записи использовалась в течение многих лет, что доказывает состоятельность данного метода. Но реинжиниринг процессов вызывает изменения большего масштаба, чем это наблюдалось до сих пор и для чего разрабатывалась алгоритмическая форма записи. Вернувшись к нашей географической аналогии, можно сказать, что схемы улиц полезны департаменту планирования развития города в мэрии для того, чтобы решить, как улучшить движение транспорта в центре города, но эти схемы малопригодны для реконструкции национальных и наднациональных магистралей, что мы наблюдаем в Европе в последние годы.

Схемы алгоритмов — это зрительная интерпретация шагов процесса, и их обычно используют на том уровне детализации, где фигурируют отдельные задачи, действия и решения. Для их обозначения используются специальные символы. Хотя существует множество разных символов, наиболее распространенные из них приведены на рис.8.7 и их достаточно для большинства команд, чтобы изобразить все детали процессов низкого уровня. Некоторым читателям знакомы шаблоны, с помощью которых эти символы можно рисовать быстро и аккуратно и которые легко умещаются в кейсе, хотя опять-таки сегодня существуют программные продукты, делающие рисование алгоритмических схем намного более легким.

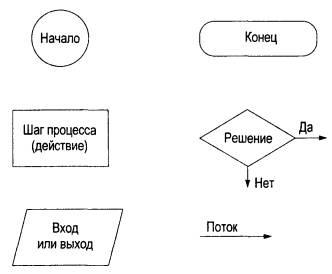

Символы, рекомендуемые для использования в схемах алгоритмов

Рис. 8.7. Символы, рекомендуемые для использования в схемах алгоритмов

Точно так же, как и с SPA, рисование алгоритмов может показаться сначала немного трудным, но вскоре люди развивают сноровку и начинают это делать быстро и аккуратно. Хотя окончательную версию стоит сделать красиво, на компьютере, первоначальные наброски лучше всего делать на больших листах бумаги при участии каждого. Имеет смысл пригласить кого-нибудь, имеющего опыт использования этого метода, чтобы он помог и подправил рисунки. Здесь снова можно дать рекомендации, как команде правильно использовать данный метод и получить от него максимум возможного.

Первая простая рекомендация состоит в том, что каждое действие, изображенное прямоугольником в процессе, должно начинаться с глагола. Но здесь общей проблемой является то, что люди часто используют глаголы для описания своих действий в процессе, а это может вносить путаницу. Например, кто-то заявляет, что следующим шагом в процессе является сбор важной информации, и при этом может невольно скрыть тот факт, что это действие на самом деле представляет собой целую серию действий, где заняты разные люди. Помните, что "собрать важную информацию" является, скорее всего, отдельным субпроцессом, который должен быть представлен на графике информационных потоков предыдущего уровня в виде круга со своими входными данными и выходом, которым может быть отчет или рекомендация. На уровне же алгоритма требуется больше деталей для того, чтобы показать шаги, людей и решения, относящиеся к этой задаче. Один из способов выйти на этот уровень детализации — спросить: "Как вы это делаете?" Поэтому в данном случае коммуникатор должен спросить: "Как вы собираете важную информацию?" Обычно это позволяет вскрыть детали выполнения задачи, и затем каждый шаг следует изобразить отдельно, используя правильные алгоритмические символы.

Другой общей проблемой является то, что часто люди, описывая шаги процесса, представляют его в идеализированном виде. Они описывают, что должно происходить, если все идет по плану, а не то, что происходит, когда люди и обстоятельства, словно сговорившись, ломают эти планы. Коммуникатор или другие члены команды, не знакомые с этой стороной процесса, могут не знать, что при этом пропущены важные шаги. Очевидно, это затрудняет улучшение процесса, представленного в идеализированном варианте, поскольку на бумаге, по крайней мере, он всегда работает без непредвиденных препятствий и задержек.

И снова существует простой способ избежать этой проблемы. Коммуникатор должен спросить: "Не нарушается ли порядок действий?" или "Бывает ли так, что дела идут плохо и выполнение следующего этапа усложняется?" Обычно в ответ он слышит: "Ну конечно же!", и команда снова начинает детально описывать, что обычно происходит в процессе и отражать это в алгоритме.

Наконец, точка принятия решения, изображенная в виде ромба с выходами "да" или "нет", не должна относиться только к тем шагам процесса, где принимается сознательное и преднамеренное решение типа "это соответствует стандарту качества?" Очень часто точки принятия решений весьма полезны для того, чтобы понять, что идет не так как надо в процессе и выявить действия, которые могут поправить дело. Например, работая с командой санитаров больницы, которые старались улучшить процесс транспортировки пациентов в операционную и из нее, мы спросили, каково их первое действие по прибытии в палату, санитары заявили, что помочь пациенту залезть на каталку. Когда наш консультант спросил, всегда ли это происходит первым делом после их прихода, санитары ответили, что это зависит от того, в палате пациент или нет. В результате была добавлена точка принятия решения "Пациент в палате?". Ответ "нет" приводил к множеству вариантов, зависящих от того, послали ли санитара не в ту палату, отлучился ли пациент в туалет и т.д. Каждый вариант представили в виде точки принятия решения.

Выяснилось, что в больнице происходили регулярные опоздания в операционную по вине пациентов, которые не были готовы к операции и не ждали в палате, и для того, чтобы найти пациентов, санитары должны были выполнять большое количество дополнительных задач, например, позвонить в операционную, поискать в палате и палатах по соседству и т.д. Иногда такие задержки приводили к отмене операций, влекущей за собой значительные издержки и жалобы пациентов. Этот недостаток процесса легко было пропустить, если бы точки принятия решений использовались только для формальных решений по ходу процесса. На самом деле число дополнительных решений, которые обычно принимаются в процессе, хорошо иллюстрирует случай с бригадиром санитаров, который посмотрел на полный алгоритм, представленный на большом листе бумаги на стене, и язвительно усмехнулся: "Я и не догадывался, что принимаю столько решений во время работы, я буду просить прибавку к зарплате!"

Максимизация использования SPA

Хотя SPA кажется на первый взгляд сложным методом, команды очень быстро учатся рисовать схемы информационных потоков и алгоритмы, а также использовать эти средства для изменения и улучшения процесса. В следующей главе мы увидим, как SPA можно использовать вместе с различными принципами для реинжиниринга процесса, но на этой стадии на SPA можно рассматривать как трехмерную картину процесса. Так же как и составление алгоритмов, SPA незаменим, когда дело доходит до разработки нового процесса. Тем не менее, когда SPA используют в сочетании с алгоритмическими схемами, тогда выявляется вся сила данного метода.

Используя схемы информационных потоков высокого уровня, команда может сделать вывод, что именно требует значительных изменений в выполнении процесса, не тратя время на детали его субпроцессов. После разработки вариантов процесса, команда может детально изучить, что следует оставить от старого процесса, используя графики информационных потоков низкого уровня и алгоритмы выполнения отдельных задач для выпрямления и улучшения процесса. При этом способе команда избавляется от работы по улучшению деталей шагов процесса, которые могут полностью исчезнуть вследствие реинжиниринга на более высоком уровне. Теперь требуется выпрямлять и улучшать только те части процесса, которые остались.

Так, в процессе, состоящем из пяти субпроцессов, команда может провести реинжиниринг, соединив первые два субпроцесса в один, отдав третий субпроцесс в ведение внешнего поставщика и поменяв пятый субпроцесс, чтобы включить туда важные шаги, выполнявшиеся ранее клиентом. Остается неизменным только четвертый субпроцесс, и здесь команда должна использовать графики информационных потоков низкого уровня и алгоритмы этого субпроцесса для его улучшения.

Исходя из сказанного, в рабочем порядке можно определить, что разница между реинжинирингом процесса и текущим улучшением процесса заключается в уровне иерархии SPA, на котором делаются изменения. На самом низком уровне, где используются алгоритмические схемы, любые изменения являются конкретными небольшими улучшениями и выпрямлениями. По мере того как мы двигаемся вверх по иерархии, изменения становятся все более значимыми, и настоящий реинжиниринг происходит тогда, когда мы изменяем саму природу схемы информационных потоков первого уровня.

Другая выгода от движения вверх и вниз по иерархии процесса для внесения изменений в процесс касается тех трудностей, которые часто испытывают команды, стараясь думать достаточно широко и вносить большие изменения вместо маленьких непрерывных изменений. Эта проблема усложняется уровнем детализации, на котором команда рассматривает процесс, поскольку каждый член команды реинжиниринга обычно очень хорошо знает свою часть процесса. В такой ситуации очень помогает переход на уровень выше и взгляд на процесс на более абстрактном уровне.

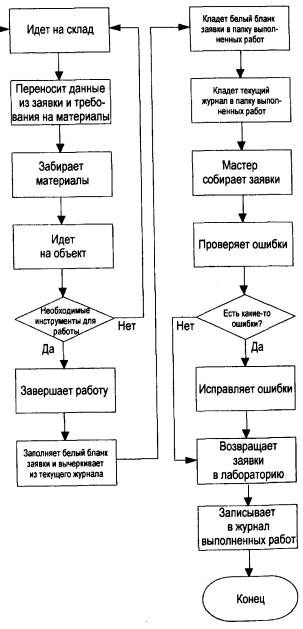

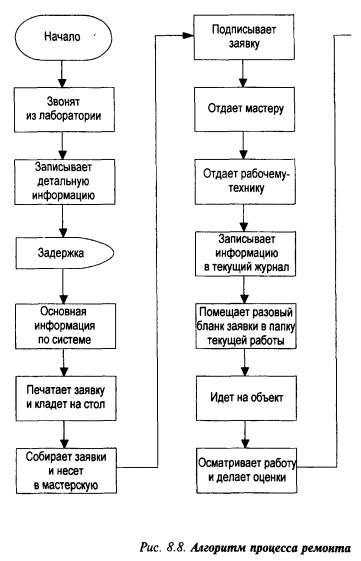

Выгоды от более абстрактного взгляда хорошо видны из примера, основанного на алгоритме, который команда технического обслуживания в университете разработала для процесса реагирования на запросы по ремонту лабораторного оборудования (рис. 8.8). Хотя команда не пыталась провести реинжиниринг процесса, тем не менее, испытывала определенные трудности, стараясь хоть что-то в нем улучшить. Этот процесс, сведенный к обмену записками, являлся образцом за бюрократизированного процесса и постоянно давал пищу другим отделам шутить по поводу того, как много требуется инженеров по техническому обслуживанию, чтобы заменить лампочку.

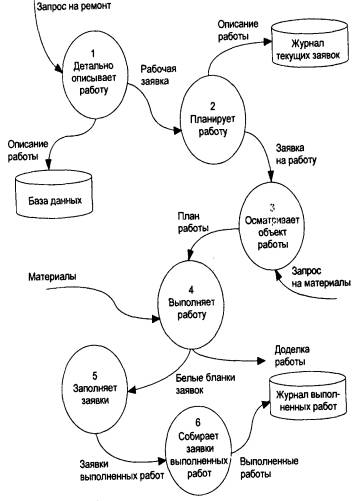

Схема информационных потоков процесса ремонта

Рис. 8.9.Схема информационных потоков процесса ремонта

Проблема состояла в том, что алгоритм был слишком детализирован, и прорыв случился, когда команда нарисовала схему информационных потоков более высокого уровня, на которой стали более ясно видны различные службы, вовлеченные в процесс, без деталей выполняемых ими задач (рис. 8.9). Команда сразу же увидела множество вариантов улучшения процесса, основанных на выведении лишних людей из процесса и совмещении задач. Кроме резкого сокращения времени реагирования на запрос о ремонте оборудования, сократилось и количество шуток типа, как много инженеров требуется, чтобы сделать этот ремонт!

Двигаясь вверх по иерархии процесса, команда получает возможность вносить более существенные, радикальные и долгосрочные изменения в процесс там, где это требуется. SPA, представляя процесс в виде набора схем, выстроенных в определенной иерархии, дает команде средство для этого и в то же самое время позволяет ей, спускаясь вниз по иерархии, корректировать изменения в результате такого решительного оперативного вмешательства.

Продолжение >>
